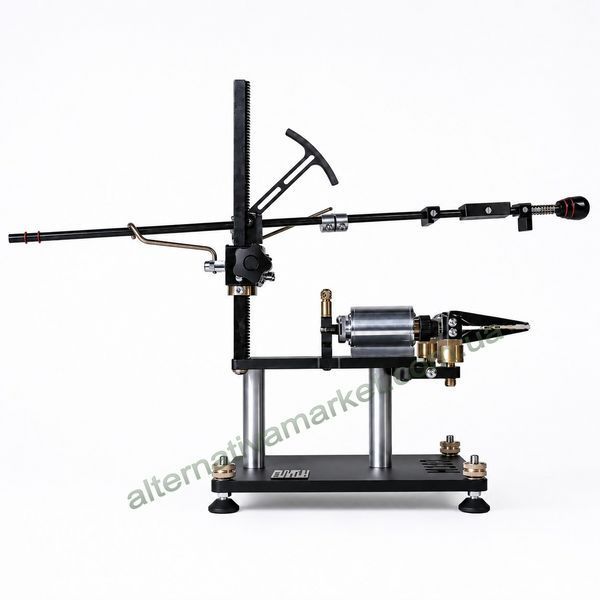

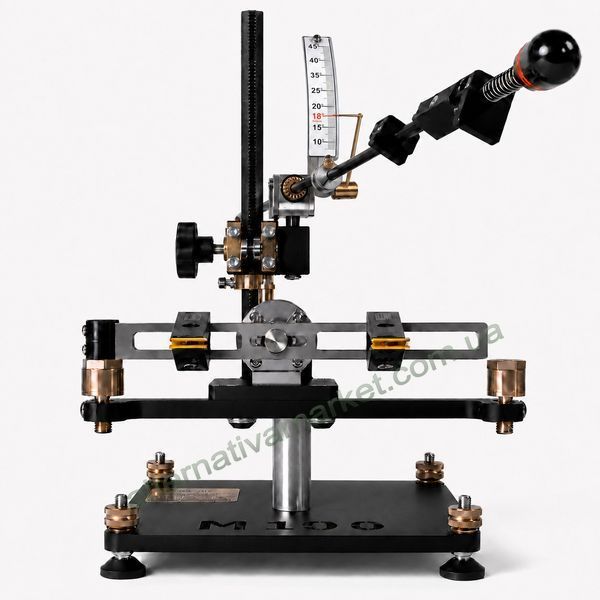

Станок для заточки ножей «Kazak Модель 100 Black Limited Edition» проффесиональный

Kazak Модель 100 Black Limited Edition предназначено прежде всего для работы в заточных мастерских. При проектировании решались следующие задачи:

• Обеспечение повышенной жёсткости конструкции
• Увеличение ресурса устройства
• Минимизация объёма сервисного обслуживания

Устройство не требует смазки основных узлов на протяжении 6 лет. Поворотный узел не имеет аналогов на рынке заточных систем.

Поворотный узел и конструкция

В поворотном узле используются два радиально-упорных регулируемых подшипника. Это позволяет отрегулировать систему так, чтобы вал не имел люфта ни в радиальном, ни в осевом направлении. Корпус узла изготовлен из алюминия и закрыт с торцов крышками с пылезащитными уплотнениями.

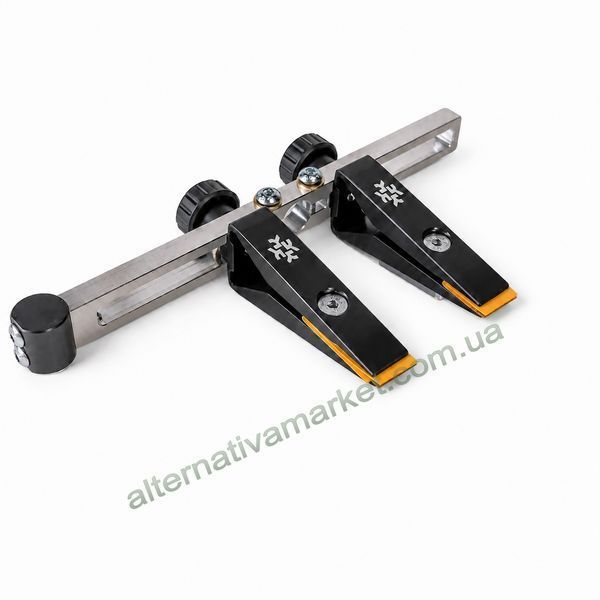

Рамка имеет длину 200 мм и быстро снимается с вала. Зажимы ножа окрашены в чёрный цвет, чтобы снизить утомляемость глаз при работе. Минимальное расстояние между зажимами ножа — 75 мм. Фиксация рамки реализована с помощью магнитных гидравлических фиксаторов специальной конструкции. Вал может блокироваться от поворота.

Регулировка угла заточки

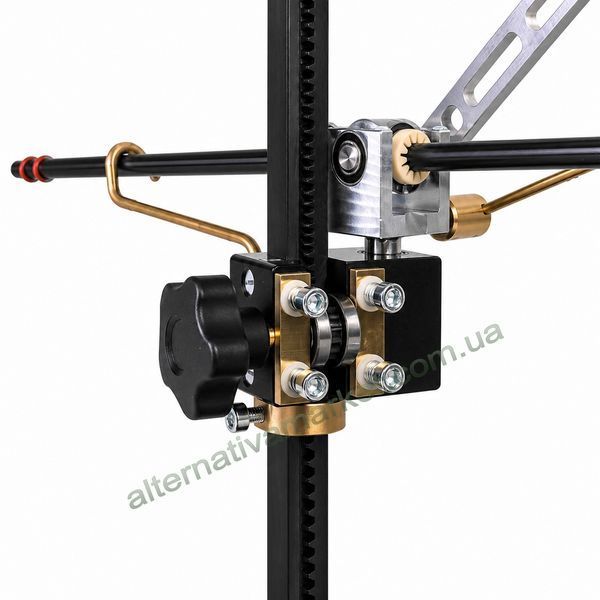

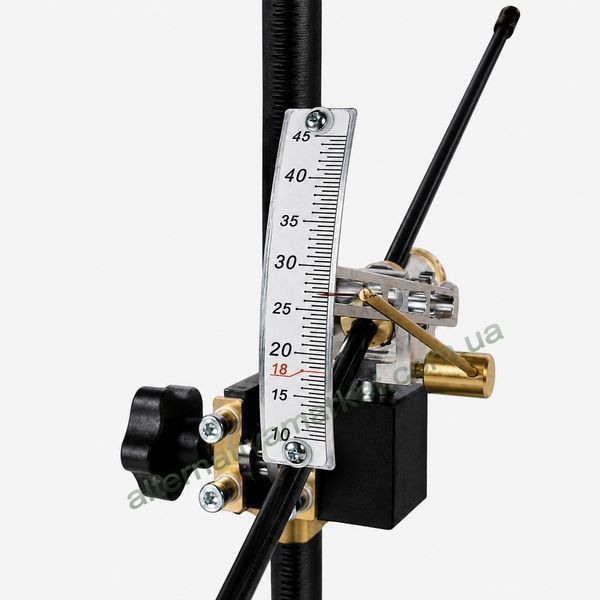

Узел регулировки угла представляет собой зубчатую рейку, вдоль которой перемещается каретка. Она не требует дополнительной фиксации. На каретке установлен узел скольжения с угломером. Применяется линейный подшипник немецкого производства, выполненный из прочного пластика.

Направляющая штанга и материалы

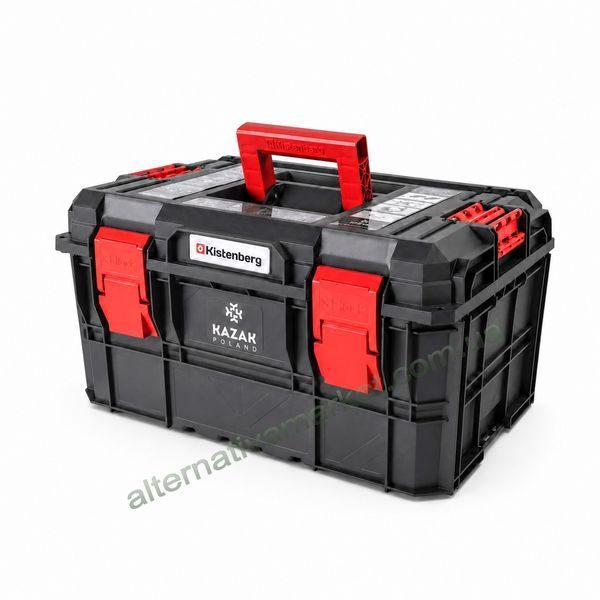

Направляющая штанга изготовлена из анодированного алюминия и состоит из двух частей для удобства хранения и транспортировки. Длина в собранном состоянии — 760 мм, вес — 195 г. Заточное устройство поставляется в прочном пластиковом кофре.

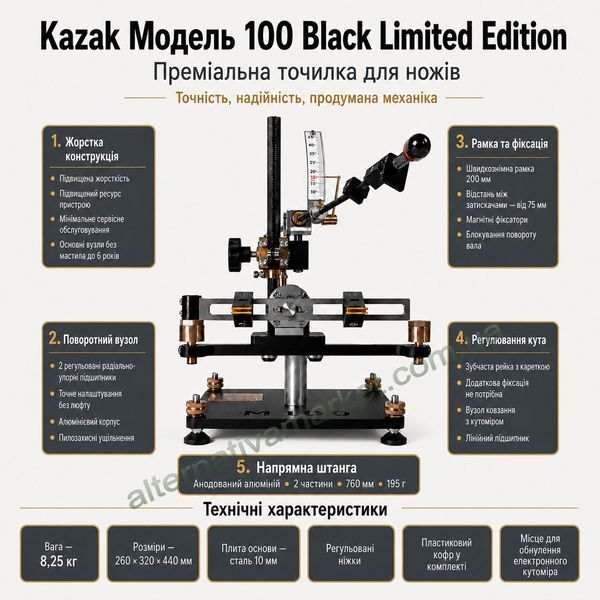

Технические характеристики

• Вес устройства — 8,25 кг (нетто)
• Ширина — 260 мм
• Глубина — 320 мм
• Высота — 440 мм
• Регулируемые ножки

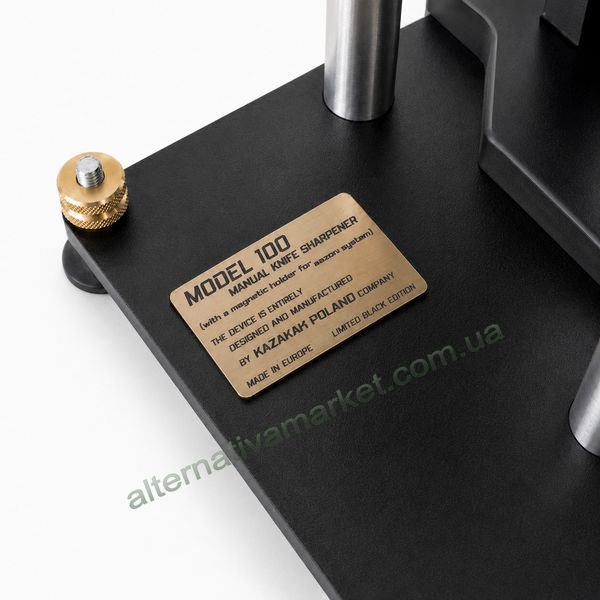

• Основание и монтажная плита изготовлены из стали толщиной 10 мм, окрашены порошковой краской

Смонтированные узлы на монтажной плите

1. Поворотный узел
2. Кронштейн с магнитными фиксаторами
3. Узел блокировки поворота
4. Узел быстрой регулировки угла заточки

На монтажной плите предусмотрено место для обнуления электронного угломера.
