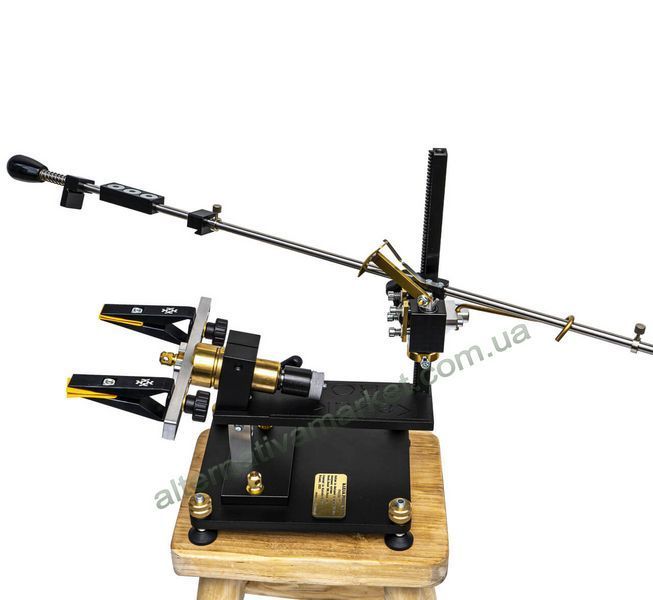

Станок для заточки ножей «Kazak PRO»

Устройство предназначено для заточки кухонных, охотничьих, складных ножей различных форм и размеров. Благодаря точной и стабильной фиксации ножа в зажимах устройства, а также возможности переворачивать нож, не вынимая его из зажимов, заточка происходит быстро, легко и не требует специальных навыков оператора.

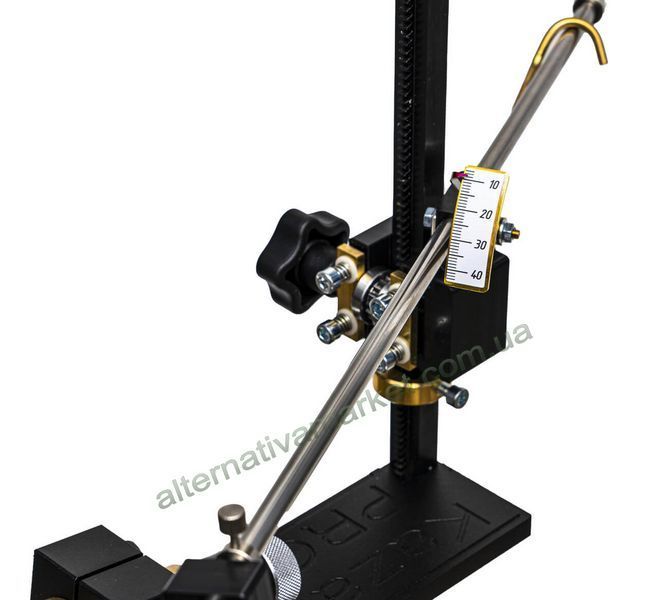

Узел быстрой регулировки УБР V.2

В устройстве Kazak PRO установлен узел быстрой регулировки (УБР V.2) угла заточки, представляющий собой зубчатую рейку, вдоль которой при вращении маховичка перемещается каретка с шарниром. Такое решение позволяет быстро и точно, буквально в одно движение, изменять угол заточки.

Немного о новом узле УБР V.2, который входит в комплект точилки KAZAK PRO BLACK version:

Основные параметры

1. Верхнее отверстие с резьбой М8 в рейке служит для монтажа системы освещения.
2. Рейка изготовлена с фрезеровкой двух дорог.
3. Шестерня с двумя шейками для роликов.
4. Боковые винты служат для контроля тормозного усилия.

Таким образом, зубчатая часть передаёт крутящий момент, а гладкая часть обеспечивает плавность хода и прижим каретки к рейке.

Узел скольжения оснащён аналоговым угломером для контроля угла заточки.

Прочная втулка и каретка изготовлены из пластика полиацеталь. Благодаря применению современных искусственных пластиков узел работает плавно и легко. Весь узел УБР не требует дополнительной смазки.

Технические характеристики УБР V.2

• Материалы изготовления — сталь, алюминий, латунь, прочный пластик полиацеталь
• Цена деления шкалы угломера — 1 градус
• Внутренний диаметр пластиковой втулки — 8 мм
• Высота рейки (вертикальной стойки) — 230 мм
• Ход каретки — 191 мм
• Присоединительная резьба рейки (вертикальной стойки) — М8
• Вес всего узла — 710 грамм

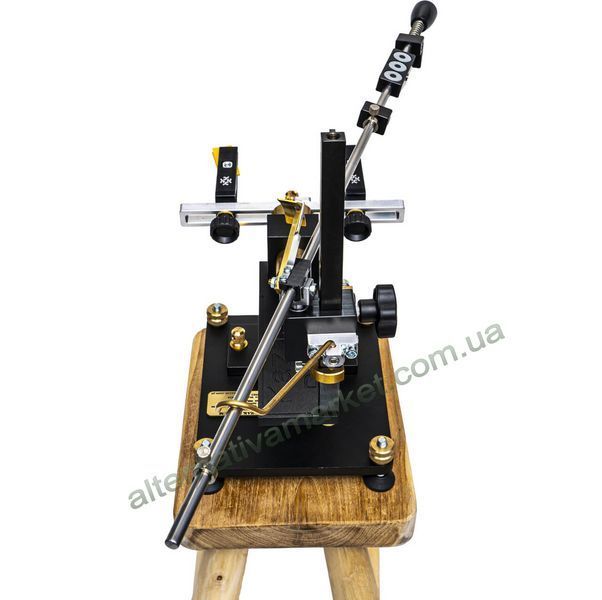

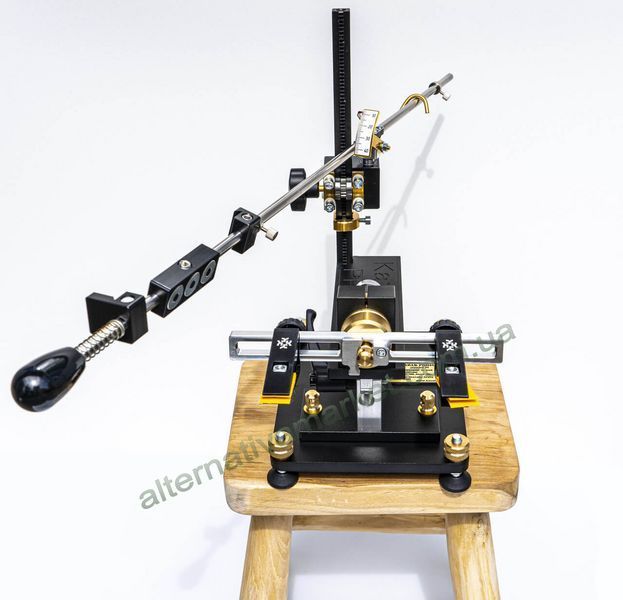

Конструкция и особенности точилки Kazak PRO

Оригинальным является узел регулировки углового положения всего устройства в вертикальной плоскости, который позволяет настраивать положение точилки под индивидуальные требования оператора.

Зажимы клинка оригинальной конструкции выполнены из сплава 7075 и прошли термообработку.

Горизонтальная направляющая штанга диаметром 8 мм изготовлена из легированной нержавеющей стали, имеет твёрдость 58–60 HRC и шероховатость поверхности 0,4 Ra.

В системах Kazak впервые реализован наклон всей конструкции относительно оператора для удобного контроля процесса заточки.

• Встроенный парковочный крюк
• Съёмная рамка
• Массовое производство цельнофрезерованных зажимов

Особенности конструкции

• Усиленный поворотный узел
• Быстросъёмная рамка поворотного узла — даёт возможность инспекции режущей кромки ножа
• Возможность блокировки поворотного узла

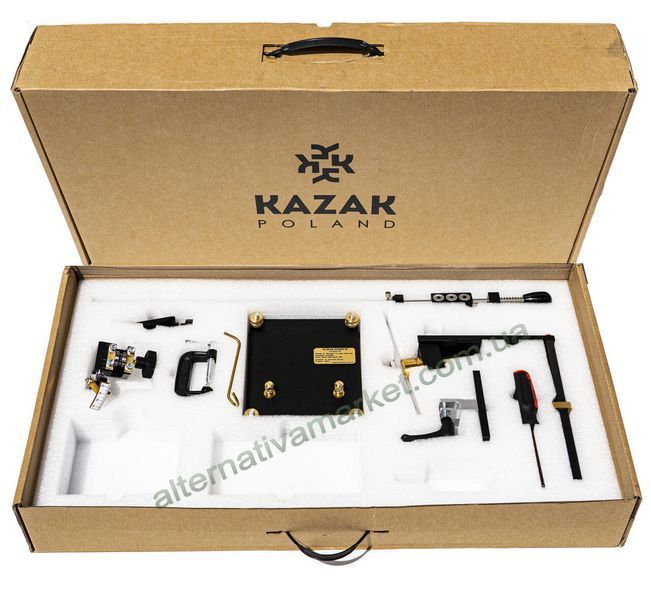

Базовая комплектация

1. Площадка для электронного угломера
2. Кольцо нивелирующее
3. Отвёртка шестигранная 4 мм
4. Струбцина
5. Картонная коробка с наполнителем и ручкой
6. Узел УБР V.2 нового поколения

Технические характеристики

• Вес — 2,7 кг
• Габариты — 275 × 200 × 660 мм
• Длина шлифовального камня — до 250 мм
• Длина горизонтальной направляющей — 670 мм
• Максимальное расстояние между зажимами — 190 мм
• Максимальная толщина клинка — 6 мм
• Угол заточки (на одну сторону) при ширине клинка 25 мм — min 11° / max 40°
• Максимальная длина затачиваемого клинка — 350–360 мм
