Призначення пристрою

Заточувальний пристрій Kazak Модель 100 створено насамперед для роботи у професійних майстернях. Під час проєктування головна увага приділялася жорсткості, довговічності та зручності обслуговування системи.

Основні завдання конструкції

• Підвищення жорсткості корпусу;
• Збільшення ресурсу експлуатації;
• Мінімізація потреби в сервісному обслуговуванні.

Пристрій не потребує змащування основних вузлів упродовж 6 років. Поворотний вузол не має аналогів серед заточувальних систем.

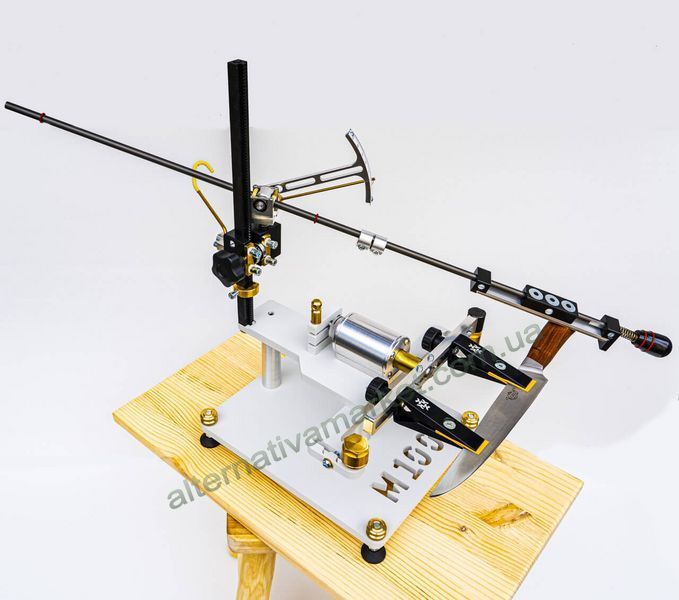

Поворотний вузол та конструктивні особливості

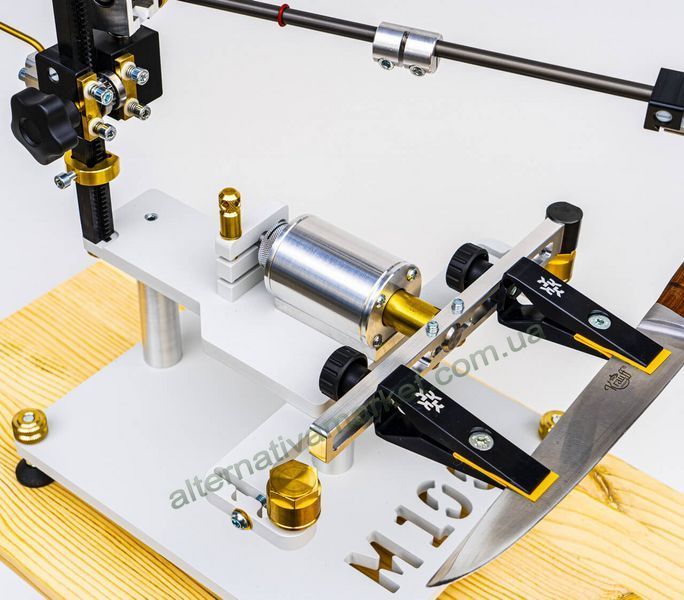

У поворотному вузлі використано два радіально-упорні регульовані підшипники, що дозволяють повністю усунути люфт як у радіальному, так і в осьовому напрямках. Корпус виготовлений з алюмінію та закритий кришками з ущільненнями від пилу.

Рамка завдовжки 200 мм легко знімається з вала. Затискачі ножа пофарбовані у чорний колір для зниження навантаження на очі користувача. Мінімальна відстань між затискачами — 75 мм. Фіксація рамки здійснюється магнітними гідравлічними фіксаторами. Вал може блокуватися від повороту.

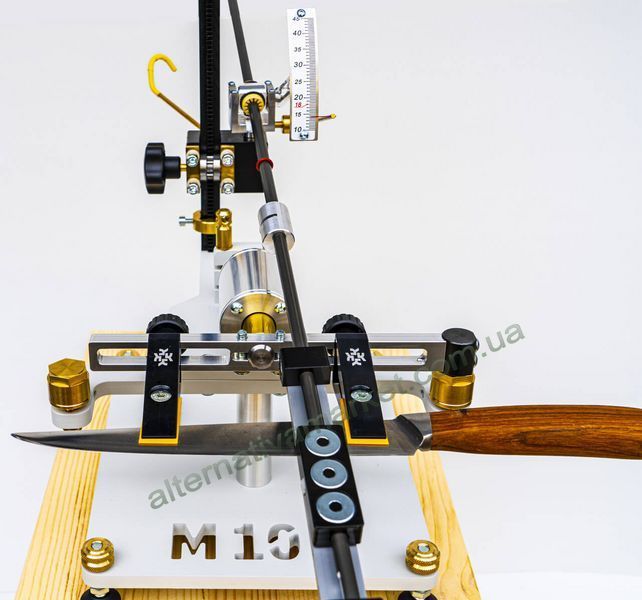

Регулювання кута заточування

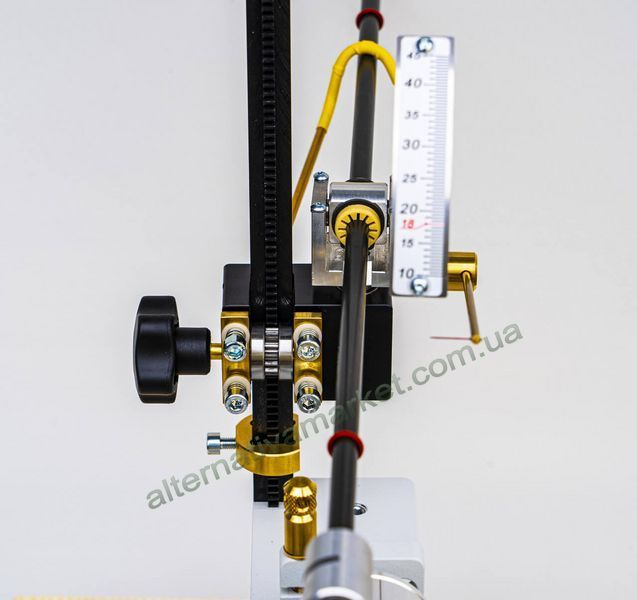

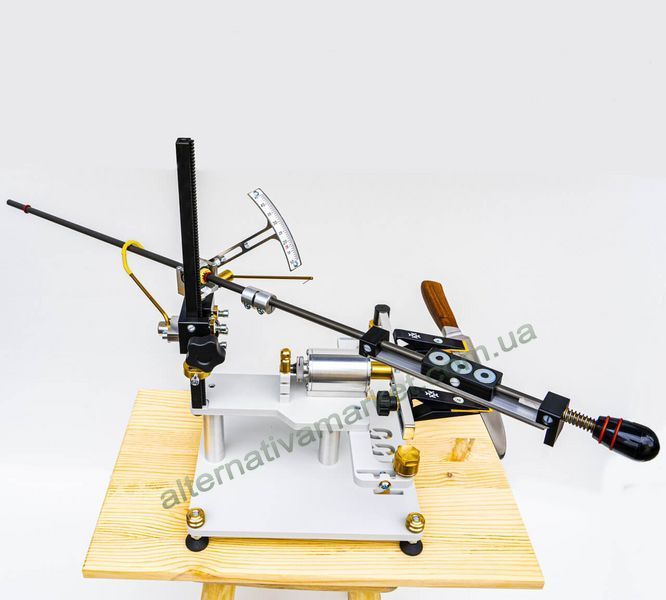

Вузол регулювання кута являє собою зубчасту рейку, уздовж якої рухається каретка. Додаткова фіксація не потрібна. На каретці розташовано вузол ковзання з кутоміром. У конструкції застосовано німецький лінійний підшипник з міцного пластику.

Напрямна штанга та матеріали

Напрямна штанга виготовлена з анодованого алюмінію, складається з двох частин для зручного транспортування та зберігання. Довжина у зібраному стані — 760 мм, вага — 195 г. Заточувальний пристрій постачається в зручному пластиковому кейсі.

Технічні характеристики

• Вага пристрою — 8,25 кг (нетто)
• Ширина — 260 мм
• Глибина — 320 мм
• Висота — 440 мм
• Регульовані ніжки
• Плита основи та монтажна плита — сталь 10 мм, порошкове фарбування

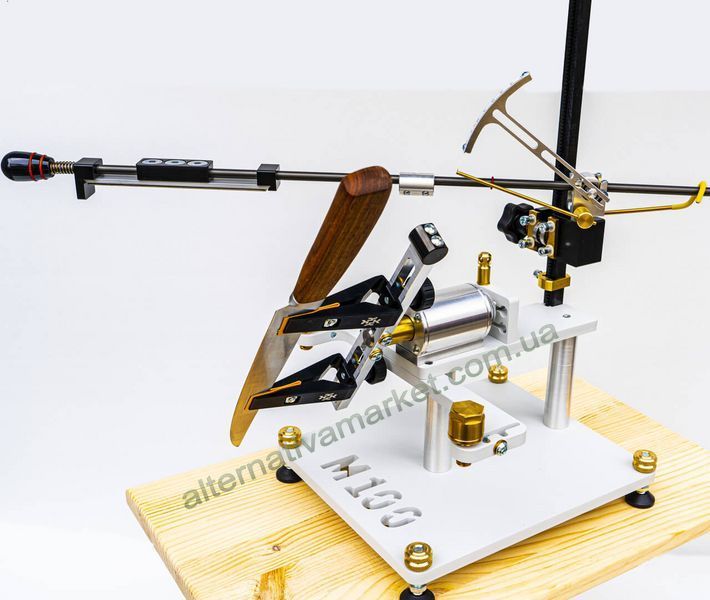

Складові, змонтовані на плиті

1. Поворотний вузол
2. Кронштейн із магнітними фіксаторами
3. Вузол блокування повороту
4. Вузол швидкого регулювання кута заточування

На монтажній плиті передбачене місце для обнулення електронного кутоміра.
